10KW三相风力发电并网变流器

本产品适用于分布式风力发电并网系统、风光互补并网发电系统、风力发电并网系统等;

特点:

 ►LCD液晶屏显示各种参数

 宽范围风力发电 MPPT功能,可 30个点设定功率曲线

 ►风力发电专用并网控制变流一体机

 完善的保护功能

 高防护等级IP65,可户外使用

 ►铝合金外壳设计,耐腐蚀性强

 可选RS485/GPRS进行远程电脑监控,其中GPRS还可APP监控

 支持标准MODBUS协议

 ►近20年技术积累,负责起草中小型风力发电机组用控制器国家标准


WWGIT系列10KW三相风力发电并网变流器


      WWGIT系列风力发电并网变流器是一款带MPPT功能的风力发电并网变流器,设备外观大方、操作方便。

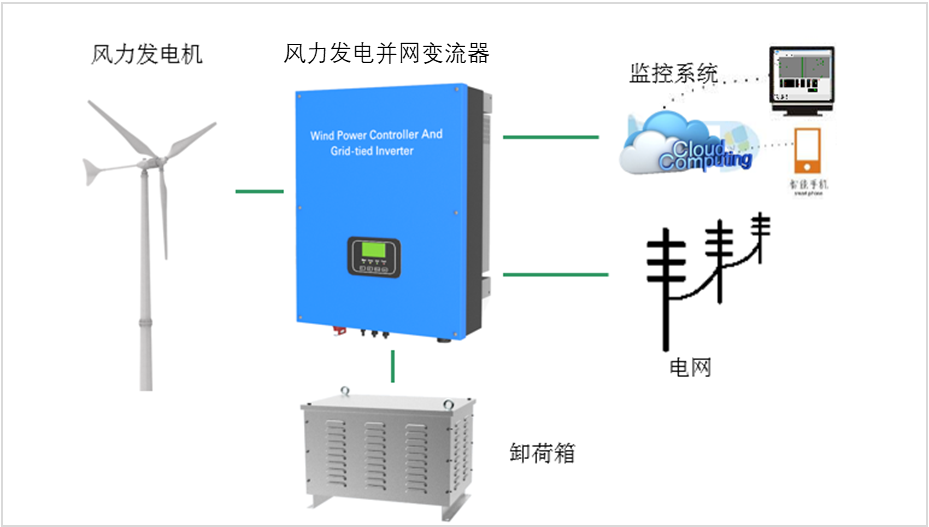

系统结构图




技术参数


型号

WWGIT100

风电输入

额定输入功率

10kW

最大输入功率

15kW

额定输入电压

380Vac

额定输入电流

15.2A

最大输入电流

22.8A

切入转速

60RPM(出厂值,0-1499RPM可设定)

限速控制

电磁限速

手动制动

同时按下按键“Enter”和“ESC”,完全卸荷

面板上空气开关转到“BRAKE位置,三相交流短路,转到“RUN”位置运行

过电流制动

22A(出厂值,0-26A可设定)过电流时风力发电并网变流器完全卸荷,10min后恢复

过转速制动

150/分(出厂值,0~1000/分可设定)达到系统设定转速时完全卸荷,10min后自动恢复

过风速制动(可选)

18m/s0~30m/s可设定),达到系统设定风速时完全卸荷,风速低于15m/s10min后自动恢复

交流输出参数

电网相位数

三相

额定输出功率

10kW

最大输出功率

11kW

额定电网电压

380Vac

电网电压范围

额定电网电压的85%~110%

额定电网频率

50Hz/60Hz自适应

电网频率范围

49Hz~51Hz/59Hz~61Hz

额定输出电流

15.2A

额定功率因数

0.98

电流总谐波畸变率

5%(额定功率时)

直流分量

0.5%

软启动

具备

恢复并网功能

具备

自动开/关机

具备

保护功能

电网过/欠压保护

具备

电网过频/欠频

具备

交流短路保护

具备

电网掉电保护

具备

防孤岛效应保护

具备

过温保护

具备

防雷保护

具备

残余电流保护

具备

通用参数

显示方式

LED+LCD

显示内容

显示内容:风机电压、风机电流、风机功率、风机转速、磁极对数;变流器电压、变流器电流、变流器功率、电网频率、电网延迟时间、累计发电量;母线电压;风速、温度、时间、语言、变流器地址等。

状态显示:手动刹车、自动刹车、故障指示、并网状态、继电器状态、风机切入等。

监控模式

RS485/GPRS可选

远程监控

遥测:风力发电机转速、电网电压、交流输出电流、交流输出功率、累计发电量、风速;

遥信:风力发电机状态,风力发电并网变流器过流告警、过压告警、过温告警、故障告警等;

遥控:修改风力发电并网变流器参数、控制风力发电机制动。

效率

95%

环境温度

-20+40

湿度

0%~90%,无凝露

耐振动性能

能承受频率为10Hz~50Hz,振幅为0.35mm的正弦波振动

噪音

≤65dB

冷却方式

风冷

外壳防护等级

IP65(卸荷IP54

产品参考尺寸

490*223*658mm

产品参考重量

37kg

卸荷箱参考尺寸

680*950*460mm

卸荷箱参考重量

75kg

: 部分参数可根据客户具体要求进行调整。
